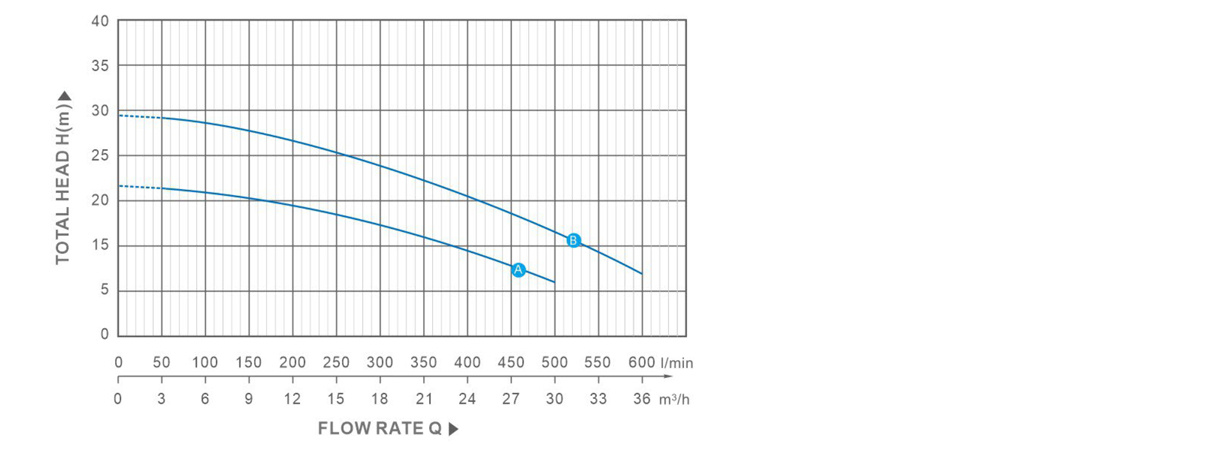

  • 性能曲线
  • 包裹
  • 零件
  •



    应用



    ● 适用于清洁水和对泵材质不具有化学腐蚀性的液体。
    ● 由于可靠耐用且易于使用,这些泵广泛应用于家用和民用领域,例如与小型和中型增压装置结合使用进行供水、液体输送以及花园和菜地的灌溉。泵应安装在封闭的环境中,或至少应避免恶劣天气。





    电机



    ● 两极感应电机 (n=2850 r.p.m)
    ● B级绝缘
    ● IP44防护等级
    ● S1连续运行
    ● 单相电机热保护器
    ● 单相 220V/50Hz,如需60Hz
    ● 三相 380V/50Hz,如需60Hz





    运行条件



    ● 液体温度最高达 60°C
    ● 环境温度最高达 40°C
    ● 最大吸程达 8m





    组件结构



    ● 泵体:铸铁
    ● 泵座:铸铁
    ● 电机外壳:铝
    ● 叶轮:黄铜
    ● 电机轴:碳钢,如需可提供AISI304不锈钢
    ● 机械密封:SiC/石墨

    关键词:
    • vcm
    • the
    • and
    • motor
    • pump
    • to
    • for
    • if
    • in
    • are
  • (50Hz n=2850 rpm/min)



    型号

    进气口/出气口

    功率

       流量
    Q(m 3 /h) 3 6 9 12 15 18 21 24 30 36
    单相 英寸 kW HP (L/min) 50 100 150 200 250 300 350 400 500 600
    VBG 50/200 2"x2" 1.5 2.0

    H(m)

    22 20 18 15 13 10 9 8 6.5 -
    VBG 50/300 2"x2" 2.2 3.0 28 26.5 24 22 20 18 15 12 10 8
  • n=2850 rpm/min



    WANHAI



  •

    型号

    Inlet/Outlet

    净重

    长x宽x高

      英寸 公斤 毫米
        2"x2" 29.5 540x280x370
      2"x2" 32 540x280x370







  •

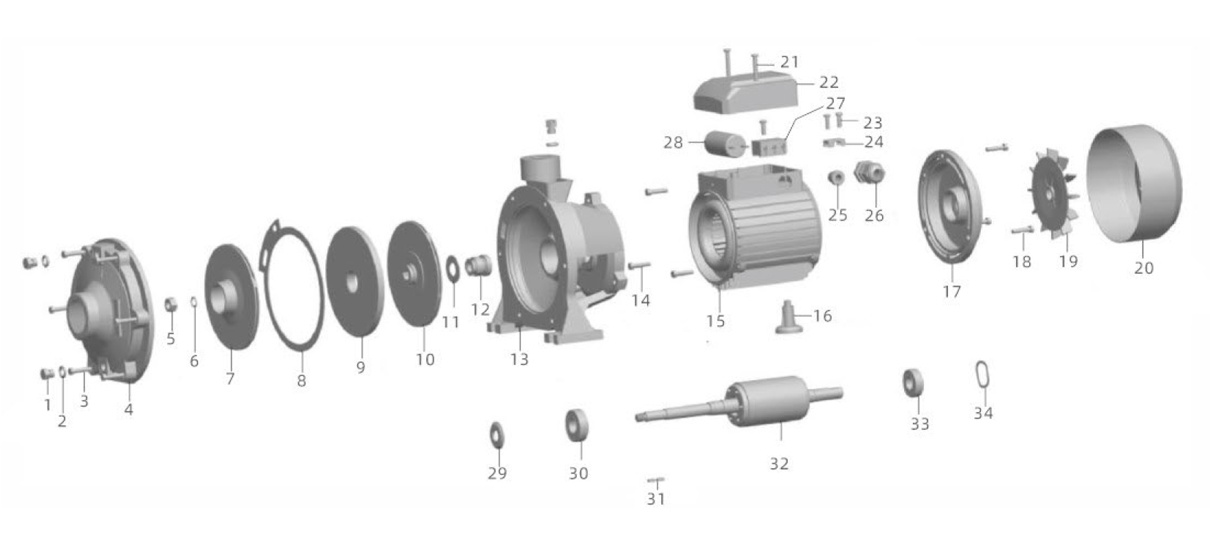

    材料表



    编号 部件 材料
    1 排放塞 黄铜
    2 O型圈 橡胶
    3 螺栓 钢
    4 泵壳 铁
    5 螺母 钢
    6 弹簧垫圈 钢
    7 叶轮 Brass/PPO
    8 垫片 橡胶
    9 圆盘 铁
    10 叶轮 Brass/PPO
    11 卡环 钢
    12 机械密封 陶瓷石墨
    13 泵支架 铁
    14 螺栓 钢
    15 带绕组定子的壳体 铸铝
    16 支架 ABS
    17 驱动帽 铁
    18 螺栓 钢
    19 风扇 POM
    20 风扇罩 钢
    21 螺栓 钢
    22 端子盖 ABS
    23 螺丝 钢
    24 电缆压线器 ABS
    25 导缆器 橡胶
    26 螺母 ABS
    27 端子板 组件
    28 电容器 组件
    29 防滴罩 橡胶
    30 轴承 组件
    31 键 钢
    32 转子 组件
    33 轴承 组件
    34 开口环 钢
