    应用



    ● 适用于不含磨蚀性颗粒的清水。
    ● 高效率和连续运行能力使这些泵非常适合用于洪水和喷灌、园艺、农业、从湖泊、河流和井中抽水,或任何需要高扬程和中等流量的各种工业应用。





    电机



    ● 两极感应电机 (n=2850 r.p.m)
    ● B级绝缘
    ● IP68防护等级
    ● S1连续运行
    ● 单相电机热保护器
    ● 单相220V/50Hz,如需60Hz
    ● 三相380V/50HZ,如需60Hz





    运行条件



    ● 最大浸入深度8米
    ● 液体温度最高35°C
    ● 最高环境温度40°C





    组件结构



    ● 泵体:铸铁
    ● 吸入过滤器:AISI304不锈钢
    ● 叶轮:铸铁
    ● 电机轴:AISI304不锈钢
    ● 机械密封:陶瓷-石墨+陶瓷-石墨
    ● 电缆:带插头的12米电源线

    关键词:
    • vcm
    • the
    • and
    • motor
    • pump
    • to
    • for
    • if
    • in
    • are
  • (50Hz n=2850 rpm/min)



    型号

    进气口/出气口

    功率

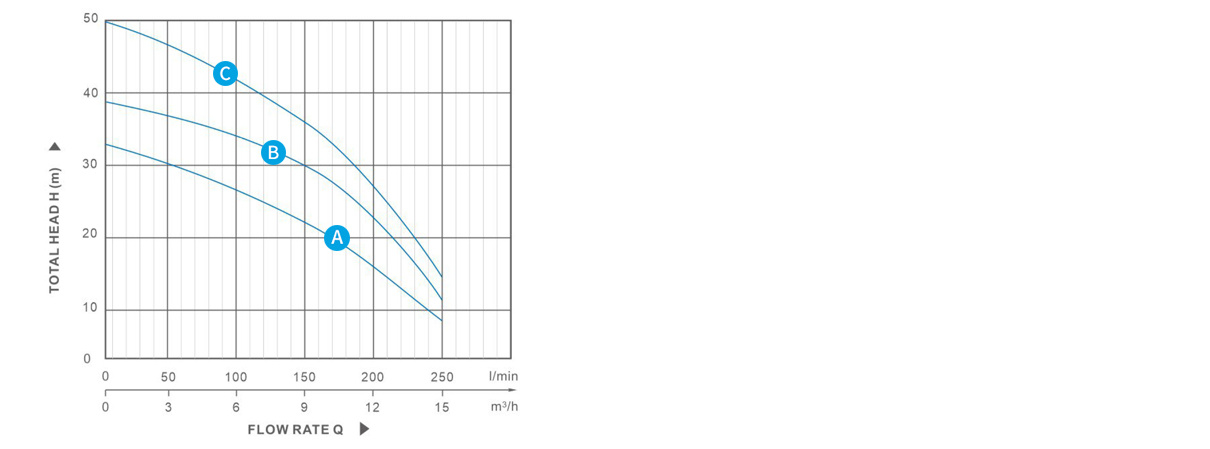

       流量
    Q(m 3 /h) 0 50 100 150 200 250
      英寸 kW HP (L/min) 0 20 40 60 80 100
    SPA6-28/2-1.1 2英寸 1.1 1.5

    H(m)

    32.5 32 30 25.5 19 8.5
    SPA6-39/3-1.5 2英寸 15 2 39.5 38.5 35 30 22.5 11.5
    SPA6-50/4-2.2 2英寸 2.2 3 50 48 43.5 36 26.5 14



  • n=2850 rpm/min



    WANHAI



  •

    型号

    Inlet/Outlet

    净重

    长x宽x高

      英寸 公斤 毫米
        1¼英寸 7.5 265x220x365
      1¼英寸 8.5 265x220x380
        2英寸 13 265x220x435







  •

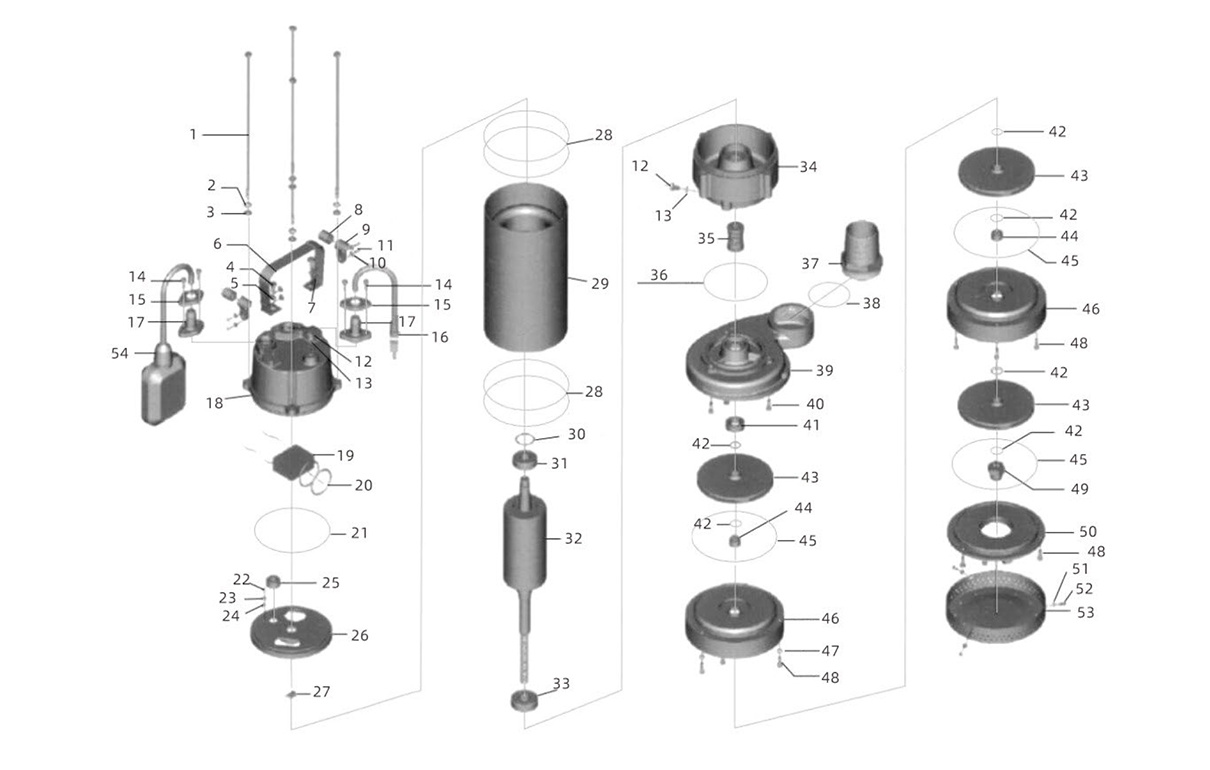

    材料表

    No. 部件 材料
    1 螺栓 钢
    2 弹性垫圈 钢
    3 垫圈 钢
    4 螺栓 钢
    5 垫圈 钢
    6 手柄 钢
    7 螺母 钢
    8 保护器 橡胶
    9 电缆压线器 钢
    10 垫圈 钢
    11 螺丝 钢
    12 螺栓 钢
    13 O型圈 橡胶
    14 螺丝 钢
    15 法兰 钢
    16 电缆 橡胶
    17 电缆保护套 橡胶
    18 电容盖 铁
    19 电容器 组件
    20 O型圈 橡胶
    21 橡胶垫圈 橡胶
    22 螺丝 钢
    23 弹性垫圈 钢
    24 垫圈 钢
    25 线路保护器 组件
    26 电机盖 铁
    27 热保护器 组件
    28 O型圈 橡胶
    29 电机定子 组件
    30 波纹垫圈 钢
    31 滚珠轴承 组件
    32 转子 组件
    33 滚珠轴承 组件
    34 连接部件 铁
    35 机械密封 陶瓷石墨
    36 O型圈 橡胶
    37 出水接头 铁
    38 O型圈 橡胶
    39 泵体 铁
    40 螺丝 钢
    41 油封 组件
    42 橡胶垫圈 钢
    43 叶轮 PPO
    44 密封圈 钢
    45 O型圈 橡胶
    46 导叶 铁
    47 弹性垫圈 钢
    48 螺丝 钢
    49 螺母 钢
    50 泵盖 铁
    51 垫圈 钢
    52 螺丝 钢
    53 过滤网 钢
